جزئیات محصول:
پرداخت:
|
نام محصول: | قطب لوله ای فولادی | کاربرد: | توزیع قدرت |
---|---|---|---|
استاندارد جوشکاری: | AWS D1.1 | سطح درمان: | نقاشی پودر گالوانیزه گرم Dip |
استاندارد گالوانیزه: | ASTM A123 | قدرت: | 10KV-220KV |
برجسته: | قطب نوری تجاری,قطب نوری فلزی |

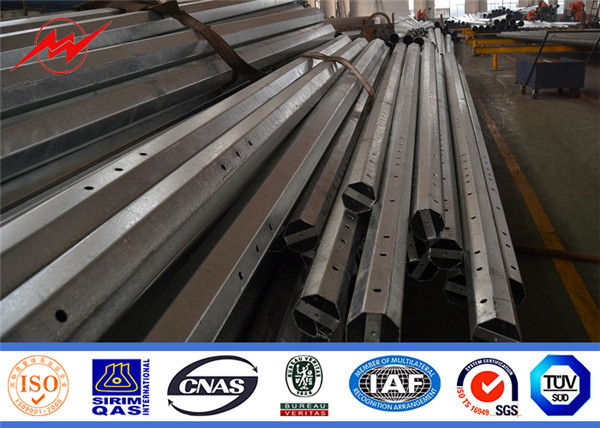

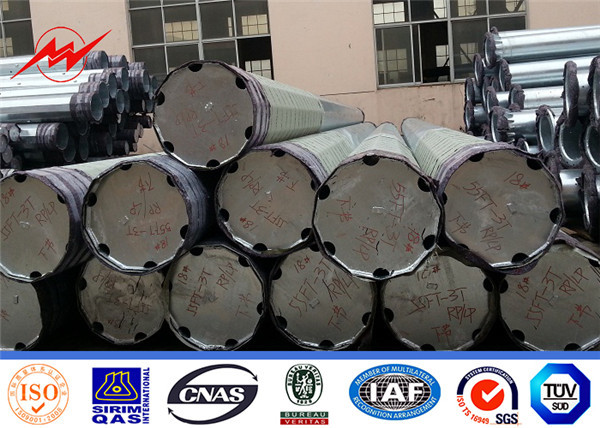

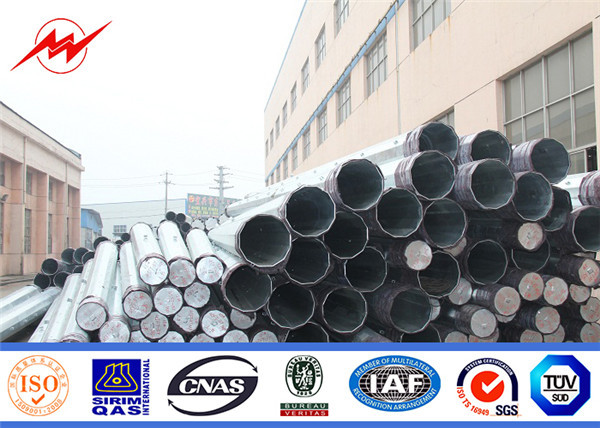

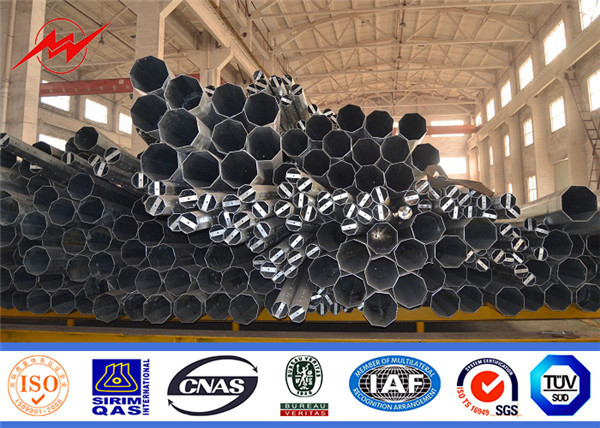

قطب برج توبولی فولادی با کیفیت بالا برای صنعت برق با گالوانیزه داغ
مشخصات فنی:
انواع طول | 45 فوت | 50ft | 55 فوت | 60ft | 65ft | 70ft |
13.75 متر | 15.25 متر | 16.80 متر | ساعت 18:30 | 19.85 متر | 21.35 متر | |
B (0 ° -2 °) | ||||||
قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
قطر دکمه (میلی متر) | 345 | 370 | 395 | 415 | 435 | 455 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
E (2 ° -15 °) | ||||||
قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
قطر دکمه (میلی متر) | 545 | 585 | 625 | 660 | 700 | 740 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
C (15 ° -30 °) | ||||||
قطر بالا (میلی متر) | 250 | 250 | 250 | 250 | 250 | 250 |
قطر دکمه (میلی متر) | 600 | 645 | 690 | 730 | 770 | 805 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
D (30 ° -90 °) | ||||||
قطر بالا (میلی متر) | 300 | 300 | 300 | 300 | 300 | 300 |
قطر دکمه (میلی متر) | 680 | 730 | 725 | 765 | 755 | 790 |
ضخامت (میلی متر) | 6 | 6 | 7 | 7 | 8 | 8 |
HS (0 ° -2 °) | ||||||
قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
قطر دکمه (میلی متر) | 340 | 360 | 385 | 400 | 420 | 440 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
HT (2 ° -15 °) | ||||||
قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
قطر دکمه (میلی متر) | 485 | 520 | 550 | 580 | 615 | 645 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
3T (15 ° -30 °) | ||||||
قطر بالا (میلی متر) | 250 | 250 | 250 | 250 | 250 | 250 |
قطر دکمه (میلی متر) | 520 | 540 | 565 | 595 | 615 | 640 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
سه بعدی (30 ° -90 °) | ||||||
قطر بالا (میلی متر) | 300 | 300 | 300 | 300 | 300 | 300 |
قطر دکمه (میلی متر) | 585 | 620 | 650 | 680 | 715 | 765 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
توضیحات مطالب:
1. قطب ها توسط کارخانه های فلزی باکیفیت ساخته شده اند ، که در قالب فولادی عمودی مخروطی شکل چند ردیف ساخته شده اند ، با روش ضد خوردگی گالوانیزه گرم
2- قاب صفحه نور توسط استیل با کیفیت بالا ساخته شده است
3. پیچ و مهره های فلزی از جنس استنلس استیل
لوازم جانبی استاندارد
بشقاب بالای صفحه
-صفحه پایه
نوار پایین
سوراخ استاندارد
-جنگه صعود
پیچ پیچ لنگر
- حفاظت از گندم
نشانگر نقاشی شده
نردبان قابل جابجایی
این لوازم جانبی استاندارد قطب برقی است.
فرایند ساخت
کارخانه ما صاحب خطوط و ماشین آلات تولید پیشرفته از جمله دستگاه کالیبراسیون خم ، دستگاه قیچی بشقاب هیدرولیک ، دستگاه قیچی ، دستگاه برش ، صاف کننده هیدرولیک 208T و غیره می باشد. هدف اصلی تولید قطب های فلزی با کیفیت خوب است.
پس از فرآیند ساخت به عنوان صفحه برش ، خم شدن ، تشکیل ، جوشکاری اتوماتیک ، سوراخ های حفر ، قطب ها را قبل از پوشش گالوانیزه ، گالوانیزه گرم و پوشش پودری بررسی می کنیم و در آخر قطب ها را مطابق با نیاز مشتری قبل از زایمان بررسی می کنیم.
بازرسی
برای اطمینان از واجد شرایط بودن محصولات خود ، ما مراحل زیر را انجام می دهیم:
1. تیم مدیریت: ما صادرات خارجی را به کار گرفته ایم تا از مدیریت کلی استفاده کنیم ، به ویژه مدیر فنی و مدیریت کیفیت را انتخاب کنیم.
2. معرفی مدیریت ایزو ، ما از گواهینامه ISO 9001: 2008 غافلگیر شده ایم. .
3.QC Inpection: این سیاست شرکت ما است که تمام محصول نهایی باید توسط QC specialzed ما در هر مرحله از ساخت مورد بازرسی قرار گیرد و قبل از هر حمل و نقل
