جزئیات محصول:
پرداخت:
|
نام محصول: | فولاد الکتریکی فولادی لوله | قدرت: | 10 KV ~ 550 KV |
---|---|---|---|
گواهی: | ISO9001 / BV / | اندازه فلنج: | 450mm |
ضخامت دیواره: | 3mm | گارانتی: | 15 سال |
برجسته: | قطب های تجاری تجاری,قطب فلزی فلزی |

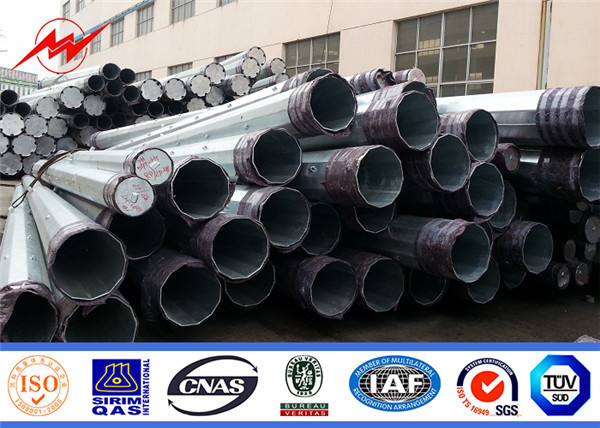

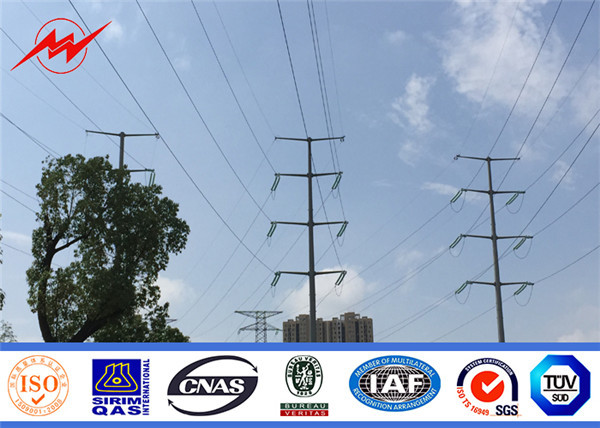

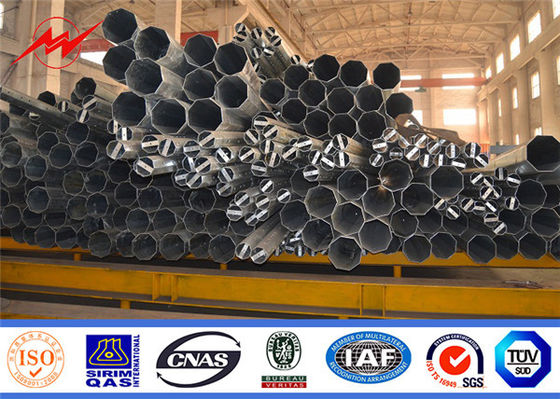

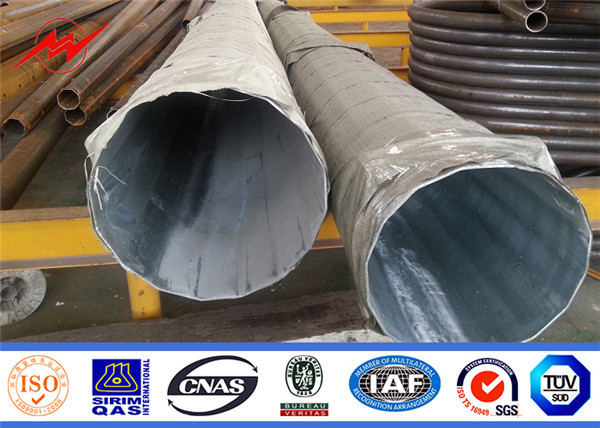

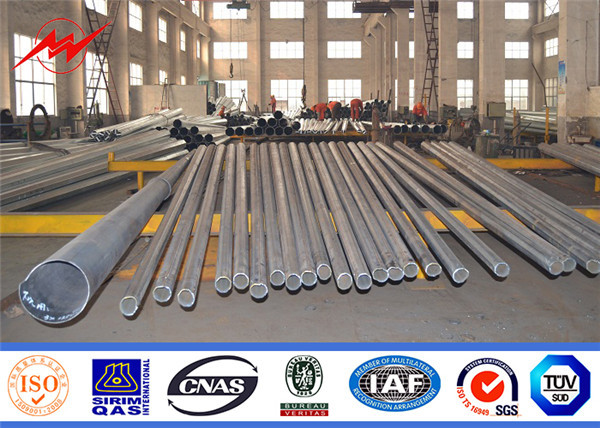

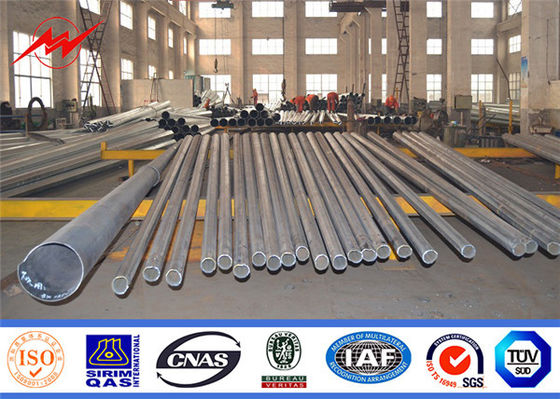

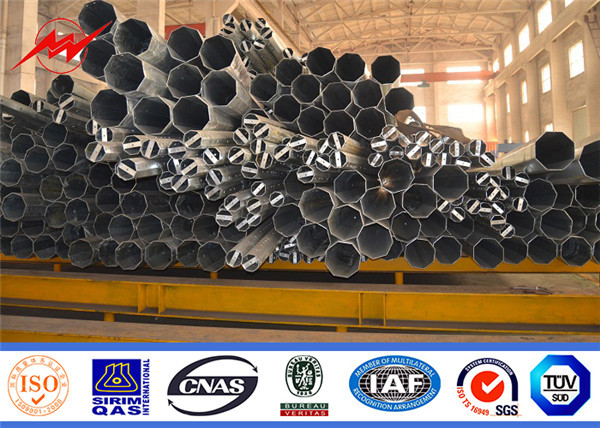

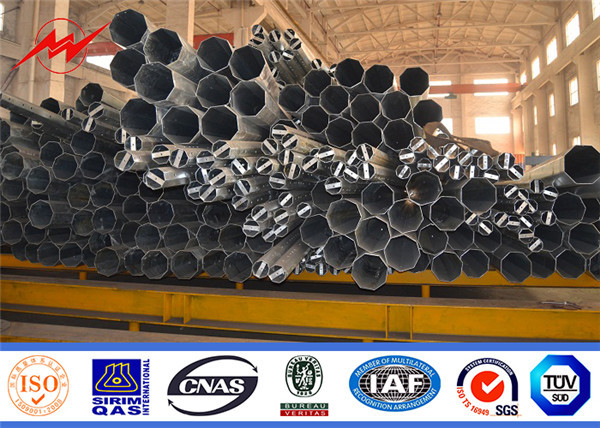

قدرت ساختار لوله ساختار قطب های انتقال الکتریکی 9m 200dan قطب فولادی تلسکوپی
توصیف مواد:
1. قطب ها توسط سازه های فلزی با کیفیت بالا ساخته می شوند که به نوار فولادی عمودی مخروطی چند ردیف با ضد خوردگی گرم گالوانیزه
2. قاب قاب نور با فولاد ضد زنگ با کیفیت بالا ساخته شده است
3. پیچ و مهره ها و مهره های فولادی ضد زنگ
جوشکاری
ما از آزمایشات نقص گذشته داریم جوشکاری دوگانه داخلی و خارجی باعث می شود که جوش زیبا شکل بگیرد
استاندارد جوشکاری: AWS (انجمن جوشکاری آمریکایی) D 1.1
فرایند تولید
تست مواد اولیه → برش → خم شدن → جوش (طولی) → ابعاد تایید → فلنج جوش → سوراخ حفاری → جمع آوری نمونه → تمیز کردن سطح → پوشش گالوانیزه و یا پودر، نقاشی → مجددا کالیبراسیون → بسته بندی
شرح:
لوازم جانبی استاندارد
صفحه بالایی
-صفحه پایه
نوار پایین
سوراخ استاندارد
زنگ زدن
انشعاب پیچ
حفاظت بیضوی
مارک رنگی
نردبان قابل جابجایی
این لوازم جانبی استاندارد قطب الکتریکی است.
مشخصات:
انواع | 45 فوت | 50 فوت | 55 فوت | 60 فوت | 65 فوت | 70 فوت |
13.75 متر | 15.25 متر | 16.80 متر | 18.30 متر | 19.85 متر | 21.35 متر | |
ب (0 درجه -2 درجه) | ||||||
قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
قطر لب (mm) | 345 | 370 | 395 | 415 | 435 | 455 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
E (2 ° -15 °) | ||||||
قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
قطر لب (mm) | 545 | 585 | 625 | 660 | 700 | 740 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
C (15 ° -30 درجه) | ||||||
قطر بالا (میلی متر) | 250 | 250 | 250 | 250 | 250 | 250 |
قطر لب (mm) | 600 | 645 | 690 | 730 | 770 | 805 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
D (30-90 درجه) | ||||||
قطر بالا (میلی متر) | 300 | 300 | 300 | 300 | 300 | 300 |
قطر لب (mm) | 680 | 730 | 725 | 765 | 755 | 790 |
ضخامت (میلی متر) | 6 | 6 | 7 | 7 | 8 | 8 |
HS (0 درجه -2 درجه) | ||||||
قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
قطر لب (mm) | 340 | 360 | 385 | 400 | 420 | 440 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
HT (2 ° -15 °) | ||||||
قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
قطر لب (mm) | 485 | 520 | 550 | 580 | 615 | 645 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
3T (15 ° -30 °) | ||||||
قطر بالا (میلی متر) | 250 | 250 | 250 | 250 | 250 | 250 |
قطر لب (mm) | 520 | 540 | 565 | 595 | 615 | 640 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
3D (30 درجه -90 درجه) | ||||||
قطر بالا (میلی متر) | 300 | 300 | 300 | 300 | 300 | 300 |
قطر لب (mm) | 585 | 620 | 650 | 680 | 715 | 765 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
