33KV 40FT 11900MM پانل های قدرت فولاد گالوانیزه طراحی بار 500KGS

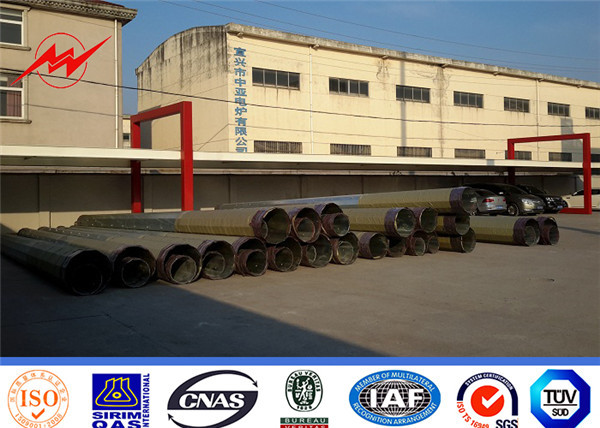

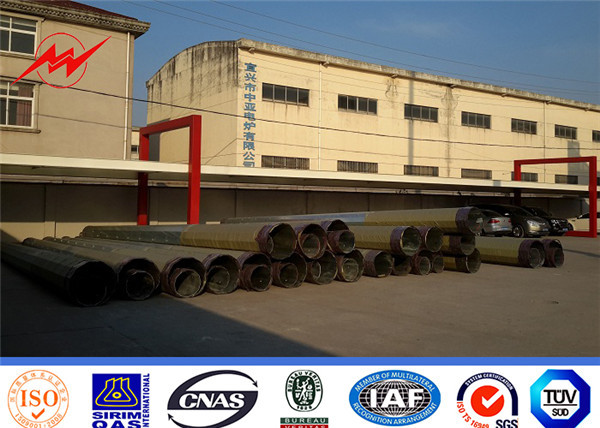

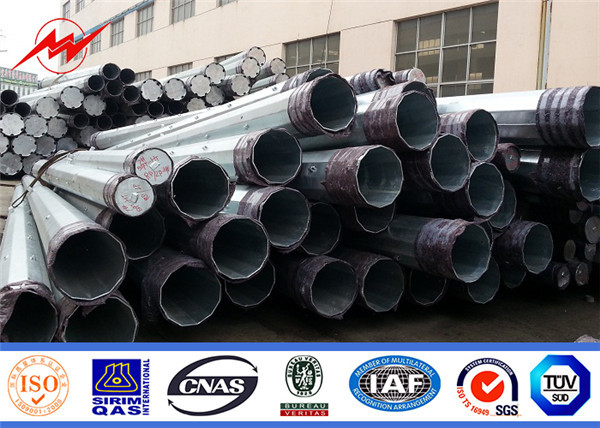

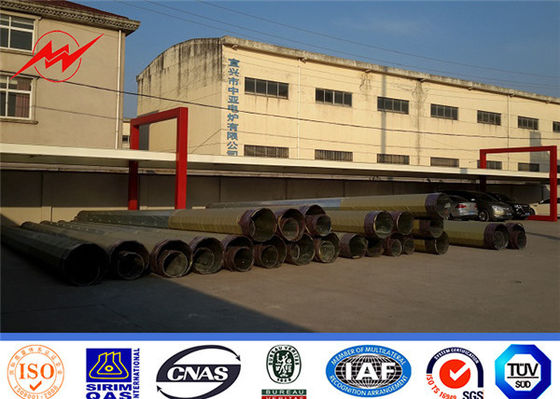

تصویر بزرگ : 33KV 40FT 11900MM پانل های قدرت فولاد گالوانیزه طراحی بار 500KGS

جزئیات محصول:

محل منبع:	چین
نام تجاری:	MilkyWay
گواهی:	ISO9001/BV/
شماره مدل:	قطب قدرت فولاد گالوانیزه

پرداخت:

مقدار حداقل تعداد سفارش:	1 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	به عنوان درخواست مشتری
زمان تحویل:	20 روز کاری پس از دریافت پرداخت خود را
شرایط پرداخت:	T/T، اعتبارات اسنادی در نگاه
قابلیت ارائه:	300 عدد در روز

مخاطب

توضیحات محصول جزئیات

نام محصول:	قطب قدرت فولاد گالوانیزه	کاربرد:	خط قدرت
ضخامت:	1 میلی متر تا 36 میلیمتر	تحمل ابعاد:	+ -2٪
طول عمر:	50 سال	استاندارد جوش:	AWS (انجمن جوشکاری آمریکایی) D 1.1
ماده:	Q345
برجسته کردن:	قطب های فولادی گالوانیزه , قطب های انتقال فولاد

33KV 40FT 11900MM طراحی بار 500KGS فولاد گالوانیزه قطب قدرت

مشخصات فنی:

محدوده توزیع
کد محصول	طول	ULS	ابعاد قطب
کد محصول	طول	ULS	بالا	پایه
11M 13.5KN	11 م	13.5kN	160	328
12.5M 12KN	12.5M	12KN	160	340
12.5M 16KN	12.5M	16KN	180	380
12.5M 24KN	12.5M	24KN	200	420
14M 16KN	14 م	16KN	190	402
14M 24KN	14 م	24KN	210	465
15.5 مگابایت 12KN	15.5 م	12KN	160	405
15.5 مگابایت 24KN	15.5 م	24KN	210	500
نکته: دو طرفه متقارن، مستقیم به خاک سپرده شده اند انحراف قطب کمتر از 5٪ ارتفاع قطب در 50٪ ULS

محدوده انتقال زیر
کد محصول	طول	ULS	ابعاد قطب
کد محصول	طول	ULS	بالا	پایه
18.5M 24KN	18.5 م	24KN	210	660
18.5M 40KN	18.5 م	40KN	260	730
21M 40KN	21 م	30KN	220	697
21M 40KN	21 م	40KN	260	795
24M 30KN	24 م	30KN	220	755
24M 40KN	24 م	40KN	300	760
نکته: دو طرفه متقارن، مستقیم به خاک سپرده شده اند

مناسب برای	توزیع برق
شکل	کونوید، چندپریامیدال، Columniform، چند ضلعی یا مخروطی
ماده	معمولا Q345B / A572، حداقل استحکام عملکرد> = 345n / mm2 Q235B / A36، حداقل ضریب توان> = 235n / mm2 همچنین کویل گرم نورد از Q460، ASTM573 GR65، GR50، SS400، SS490، به ST52-
تردید در اندازه گیری	+ - 2٪
قدرت	10 KV ~ 550 KV
ضریب ایمنی	فاکتور ایمنی برای انجام شراب: 8 فاکتور ایمنی برای پایه شراب: 8
بار طراحی در کیلوگرم	300 تا 1000 کیلوگرم به 50 سانتیمتر از تا قطب اعمال می شود
مارک ها	نین پالت را از طریق روتین یا چسب، حکاکی کنید، تاج پوشش دهید نیاز مشتری
درمان سطحی	شیب گرم گالوانیزه به دنبال ASTM A 123، قدرت پلی استر رنگی و یا هر استاندارد دیگر توسط مشتری مورد نیاز است
مشترک لهستانی ها	حالت درج، حالت داخلی flange، حالت چهره به چهره مشترک
طراحی قطب	علیه زلزله 8 درجه
سرعت باد	160 کیلومتر / ساعت. 30 متر / ثانیه
جوشکاری	ما آزمایش های گذشته را انجام می دهیم. جوشکاری دوطرفه داخلی و خارجی باعث می شود جوش زیبا در شکل استاندارد جوشکاری: AWS (انجمن جوشکاری آمریکایی) D 1.1
ضخامت	1 میلیمتر تا 30 میلیمتر
بسته ها	قطب های ما به عنوان پوشش طبیعی توسط مات یا نی توپ در بالا و پایین، به هر حال می تواند توسط مشتری مورد نیاز، هر 40HC یا OT می تواند بارگیری تعداد رایانه ها براساس محاسبه بر اساس مشتری در واقع مشخصات و داده ها

شرح:
لوازم جانبی استاندارد
صفحه بالایی
-صفحه پایه
نوار پایین
سوراخ استاندارد
زنگ زدن
انشعاب پیچ
حفاظت بیضوی
مارک رنگی
نردبان قابل جابجایی
این لوازم جانبی استاندارد قطب الکتریکی است.

گالوانیزاسیون

گالوانیزاسیون قطب فولادی تحت کنترل دقیق است. گالوانیزاسیون توسط غوطه وری در یک حمام روی روی ذوب (450d °) پس از پیش درمان شده (غوطه ور شدن) به دست می آید.

اطلاعات فنی صلیب دست

در بالا ذکر شده است که اغلب استفاده می شود طراحی شده است و از فولاد فرشته ساخته شده است. و بازوی متقابل خواهد شد به شفت قطب اتصال توسط پیچ و مهره از طریق سوراخ قبل از حفاری در هر دو مقطع سینه و شفت قطب. اگر شما هر گونه الزامات دیگر در مورد طراحی، مواد و روش اتصال برای متقابل بازو، لطفا با ما تماس بگیرید.

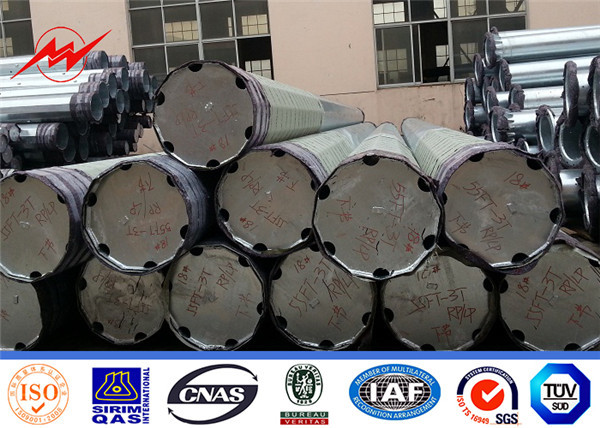

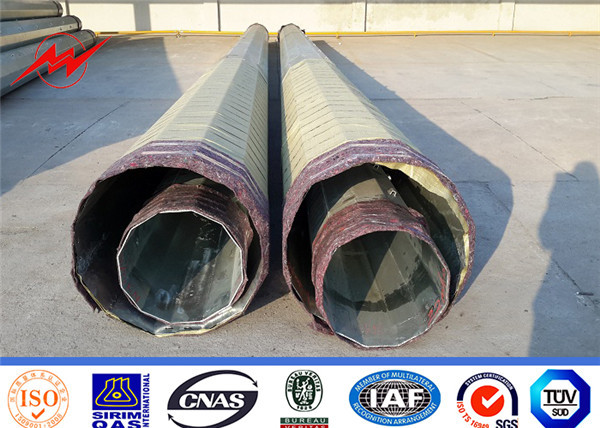

بسته بندی

بسته بندی با کاغذ پلاستیکی یا با توجه به درخواست مشتری.
