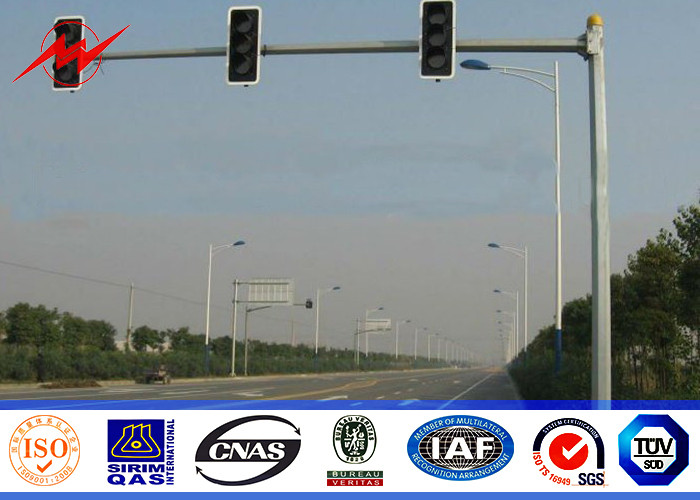

قطب چراغ راهنمایی مواد Q235 گالوانیزه با ارتفاع 3 متر با براکت دوبل 1500 میلی متر برای چراغ راهنمایی بزرگراه
جزئیات سریع قطب چراغ راهنمایی
|
گزینه
|
ارتفاع از 3 متر تا 45 متر
نوع فلنج نصب شده یا کاشته شده
طول بازوی متغیر از 0.125 متر تا 3.0 متر با نوع بازو یک یا دو
اندازه شاخه متغیر از 35 میلی متر تا 60 میلی متر.
|
|
فرایند تولید
|
تست مواد اولیه → برش → خم شدن → Welidng (طولی) verif تأیید ابعاد welding جوشکاری فلنج dr حفاری سوراخ → کالیبراسیون → Deburr → گالوانیزه یا پوشش پودر ، رنگ آمیزی al کالیبراسیون → موضوع → بسته بندی
|
نقاشی کلی
ماده
مواد مورد استفاده برای ساخت اجزای قطب مطابق با استانداردهای بین المللی و مطابق مشخصات پروژه خواهد بود.
مواد اصلی Q235 ، Q345 ، Gr65 یا همانطور که در مشخصات مشتری مشخص شده است.
به پایان رساندن
شافت ، پایه پایه ، براکت بازو و سایر لوازم جانبی مطابق با BS EN 1461 و تجدید نظرهای اخیر آن ، گالوانیزه گرم هستند ، حداقل ضخامت متوسط پوشش مطابق با BS EN 1461 یا مطابق با نیاز مشتری است ، اما بیش از 70 میکرون متوسط .
پس از گالوانیزه هیچگونه جوشکاری ، برشکاری یا سوراخکاری انجام نمی شود.
پیچ و مهره های لنگر از جمله مهره ها و واشرها مطابق با نیاز سفارشی ، سیاه و سفید و یا گودال گرم گرم مطابق با استاندارد ASTM A 123 هستند.
شکل
1. ارتفاع: قطب های روشنایی خیابان از ارتفاع 4 متر تا 20 متر که تقریباً تمام نیازهای روشنایی خیابان را پوشش می دهند ، معمولاً از شافت های فولادی مخروطی با شکل هشت ضلعی یا مخروطی ساخته می شوند ، ابعادی که مطابق با تجزیه و تحلیل ساختار طراحی ، استانداردهای جهانی مورد نیاز ، و طبق نیاز مشتری.
2. قطب های قطب: فقط تیرهای دارای ارتفاع تا 12 متر از یک قطعه شافت ساخته می شوند.قطبهای تا ارتفاع 20 متر از دو قطعه با حداقل طول همپوشانی 1.5 برابر قطر پایین قطعه فوقانی ساخته می شوند.
3. شافتها: شافتها از ورق فولادی تا شده به شکل مورد نیاز ساخته می شوند و توسط دستگاه جوشکاری قوس خودکار به صورت طولی جوش داده می شوند.
4. صفحه پایه: صفحه پایه به شکل مربع و دارای سوراخ های شکافدار مناسب برای پیچ و مهره های لنگر است.صفحه پایه با توجه به استانداردهای بین المللی توسط جوش دوتایی فیله به پایین شافت جوش داده می شود.
5. براکت: براکت برای حمل اتصالات سبک از لحاظ شکل و ابعاد مطابق با نیاز مشتری و مشخصات اتصالات سبک است.بالای شفت مانند مهره های جوش داده شده به شافت مجهز شده است.
6. پیچ لنگر: پیچ و مهره های لنگر برای ثابت کردن صفحه پایه به پایه بتن با توجه به تجزیه و تحلیل سازه ، با مهره ها و واشرهای مورد نیاز عرضه می شوند.
7: درب سرویس: اندازه و محل باز شدن درب مطابق با نیاز مشتری و مطابقت آن با ابعاد قطع است.دهانه درب برای حفظ مقاومت شافت تقویت می شود.
8. لامپ: چراغ LED موجود است یا در نیاز مشتری مشخص شده است.

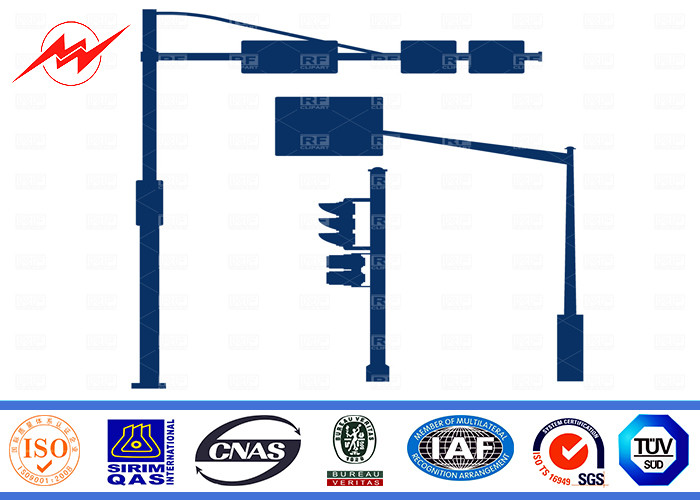

طراحی قطب چراغ راهنمایی

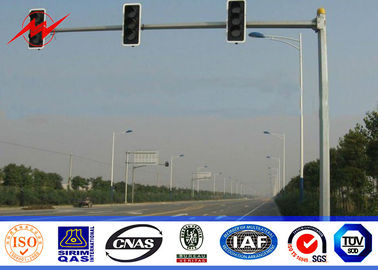

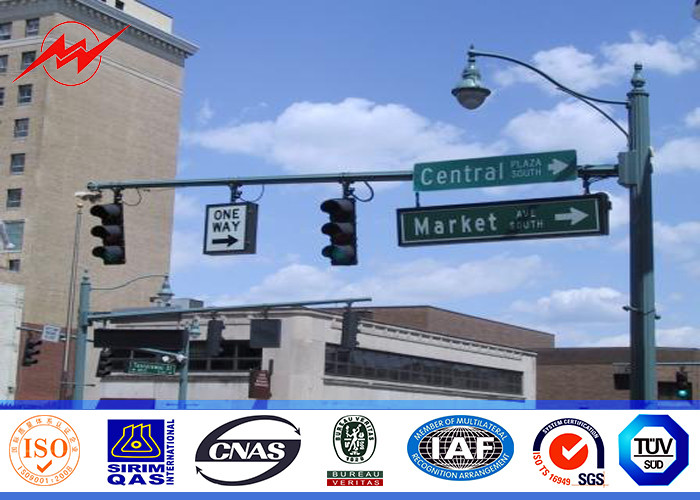

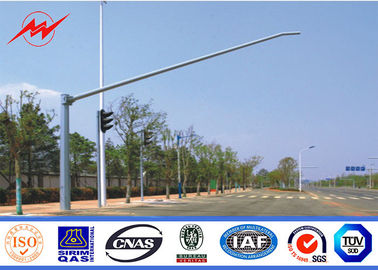

عکس های بیشتر:
شرکت:
راه شیری جیانگسو در ارائه طیف گسترده ای از قطب های هشت ضلعی که در تیرهای چراغ خیابان استفاده می شود تخصص دارد.این قطب ها با استفاده از مواد اولیه با درجه بالا مانند فولاد Q235 و آخرین تکنولوژی مطابق با استانداردهای بین المللی کیفیت ساخته می شوند.علاوه بر این ، این موارد در گزینه های سفارشی متناسب با نیازهای متنوع مشتریان در دسترس هستند.
