جزئیات محصول:
پرداخت:
|
نام محصول: | خطوط برق تیر برق لوله ای فولادی گالوانیزه با قیر | قدرت: | 69 کیلو ولت |
---|---|---|---|
مواد: | GR50 | درمان سطحی: | گالوانیزه گرم |
استاندارد جوشکاری: | AWS D 1.1 | سرعت باد: | 30 متر بر ثانیه |
برجسته: | قطب برق فولادی 33 کیلو ولت,قطب برق فولادی 11 متر,قطب گالوانیزه خط انتقال |
عمده فروشی خط انتقال 33kv برج قطب فولادی 11 متر 35 فوت لوله لوله ای فولادی قطب فولاد گالوانیزه هشت ضلعی
مشخصات فنی:
انواع طول |
45 فوت | 50 فوت | 55 فوت | 60 فوت | 65 فوت | 70 فوت |
13.75 متر | 15.25 متر | 16.80 متر | 18.30 متر | 19.85 متر | 21.35 متر | |
B (0°-2°) | ||||||
قطر بالایی (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
قطر باسن (میلی متر) | 345 | 370 | 395 | 415 | 435 | 455 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
E (2°-15°) | ||||||
قطر بالایی (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
قطر باسن (میلی متر) | 545 | 585 | 625 | 660 | 700 | 740 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
C (15-30 درجه) | ||||||
قطر بالایی (میلی متر) | 250 | 250 | 250 | 250 | 250 | 250 |
قطر باسن (میلی متر) | 600 | 645 | 690 | 730 | 770 | 805 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
D (30-90 درجه) | ||||||
قطر بالایی (میلی متر) | 300 | 300 | 300 | 300 | 300 | 300 |
قطر باسن (میلی متر) | 680 | 730 | 725 | 765 | 755 | 790 |
ضخامت (میلی متر) | 6 | 6 | 7 | 7 | 8 | 8 |
HS (0°-2°) | ||||||
قطر بالایی (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
قطر باسن (میلی متر) | 340 | 360 | 385 | 400 | 420 | 440 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
HT (2°-15°) | ||||||
قطر بالایی (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
قطر باسن (میلی متر) | 485 | 520 | 550 | 580 | 615 | 645 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
3T (15°-30°) | ||||||
قطر بالایی (میلی متر) | 250 | 250 | 250 | 250 | 250 | 250 |
قطر باسن (میلی متر) | 520 | 540 | 565 | 595 | 615 | 640 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
سه بعدی (30-90 درجه) | ||||||
قطر بالایی (میلی متر) | 300 | 300 | 300 | 300 | 300 | 300 |
قطر باسن (میلی متر) | 585 | 620 | 650 | 680 | 715 | 765 |
ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
نصب و راه اندازی
-تمام تجهیزات روی قطب را در حین مونتاژ بردارید.
یک بند را در اطراف محور قطب هر بخش بچرخانید.
- قلاب در قسمت بالایی را به یک بلوک قرقره ثابت کنید.
- بند در قسمت پایین محکم ثابت شده و در مرکز ثقل ثابت شده است.
-با سفت کردن قلاب قسمت بالایی، میله فولادی را عمودی کنید.
-قطب فولادی را تعمیر کنید.
-فلاخه را بردارید
بسته بندی و حمل و نقل

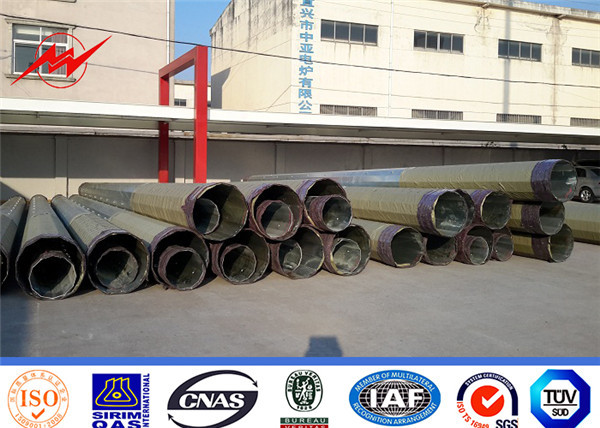

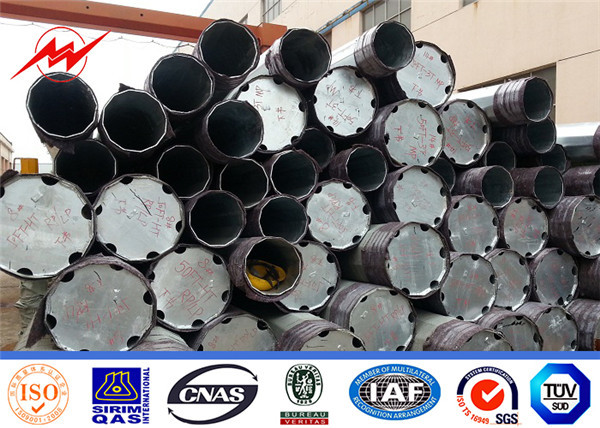

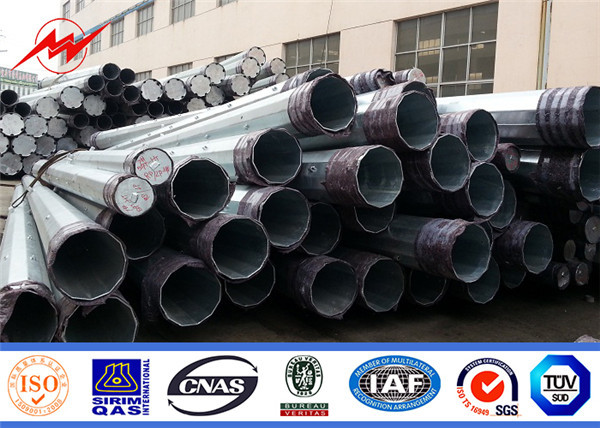

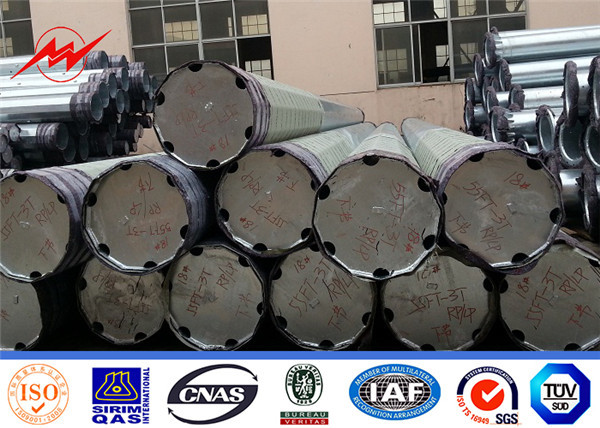

قطب های ما به عنوان پوشش معمولی توسط حصیر یا عدل کاه در بالا و پایین و چوب بین قطب ها برای جلوگیری از آسیب در گالوانیزه شدن قطب، به هر حال می تواند توسط مشتری مورد نیاز دنبال شود، ظرفیت بارگیری 40HC یا OT محاسبه می شود. بر اساس مشخصات و داده های مشتری در واقع.
سوالات متداول:
1. شرایط قیمت: EXW، FOB، CFR یا CIF.
قیمت شامل میل قطب، صفحه پایه، بازوی متقاطع و قسمت لنگر است.
بندر کشتیرانی: بندر شانگهای.برای قیمت FOB، CFR یا CIF، لطفاً مدل دقیق مورد نیاز خود را مشخص کنید و مقدار سفارش خود را به ما بگویید تا بتوانیم هزینه های حمل و نقل محلی و حمل و نقل دریایی را محاسبه کنیم.
2. MOQ: 1 مجموعه برای سفارشی
3. پرداخت: به طور معمول 30٪ توسط T/T به عنوان سپرده، موجودی توسط T/T یا L/C در هنگام مشاهده قبل از حمل و نقل.روش پرداخت دیگر قابل مذاکره است.
4. زمان تحویل : کالاها می توانند ظرف 10 روز کاری پس از دریافت سپرده برای حمل و نقل آماده شوند.
5. گارانتی: 30 سال
6.درمان سطحی :گالوانیزه گرم
تست:
قبل از بارگیری، می توانیم تست کشش را مطابق با نیاز مشتری انجام دهیم.
