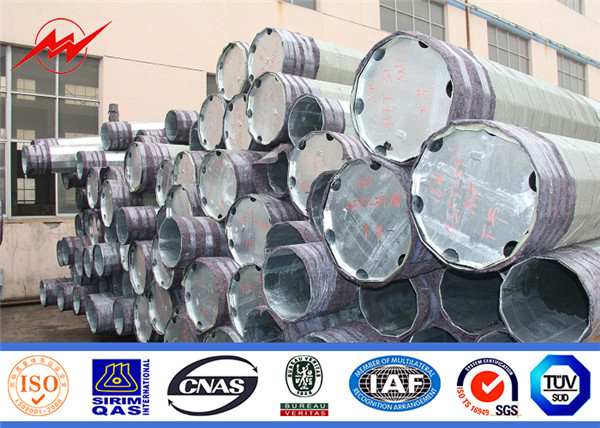

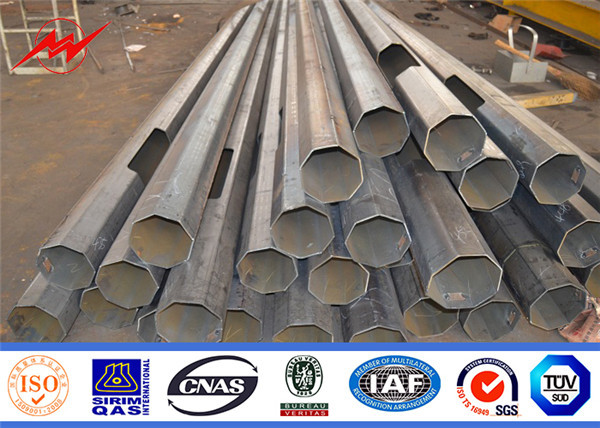

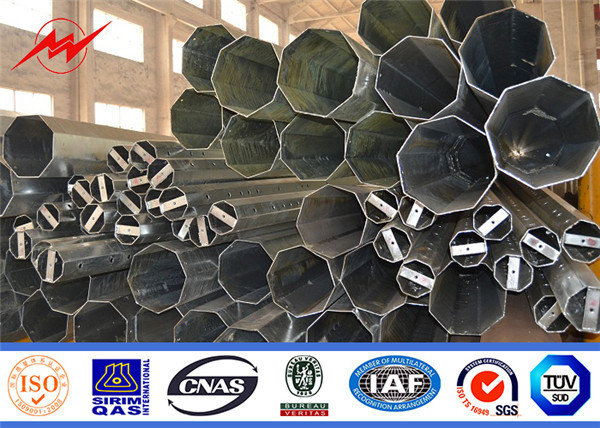

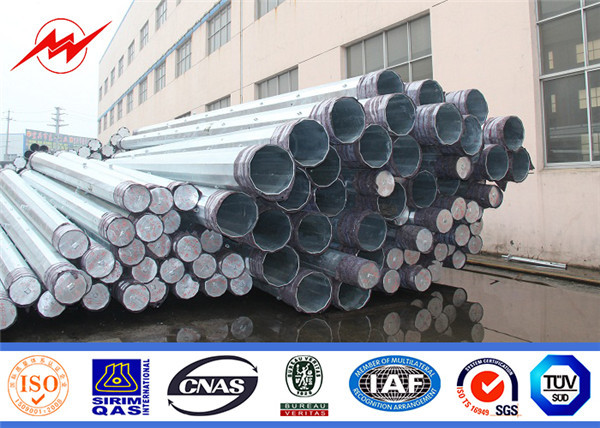

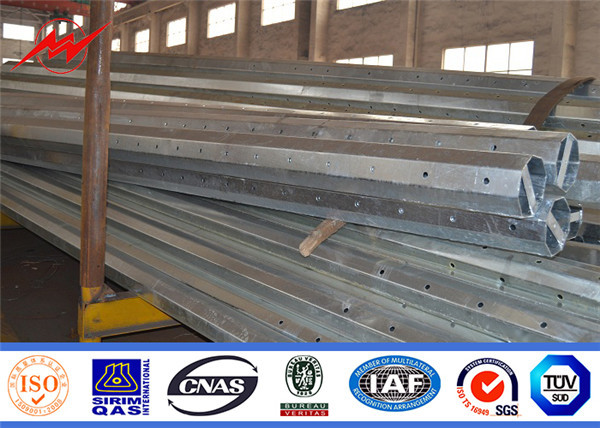

انتقال قدرت قطب فولادی گالوانیزه 10 کیلو تا 500 کیلووات برای صنعت برق
قطب های برقی
,قطب های فولادی
قطب لوله ای از جنس استنلس استیل با قدرت 10 کیلو ولت تا 500 کیلو ولت
مشخصات فنی:
انواع طول | 45 فوت | 50ft | 55 فوت | 60ft | 65ft | 70ft |
| 13.75 متر | 15.25 متر | 16.80 متر | ساعت 18:30 | 19.85 متر | 21.35 متر | |
| B (0 ° -2 °) | ||||||
| قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر دکمه (میلی متر) | 345 | 370 | 395 | 415 | 435 | 455 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| E (2 ° -15 °) | ||||||
| قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر دکمه (میلی متر) | 545 | 585 | 625 | 660 | 700 | 740 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| C (15 ° -30 °) | ||||||
| قطر بالا (میلی متر) | 250 | 250 | 250 | 250 | 250 | 250 |
| قطر دکمه (میلی متر) | 600 | 645 | 690 | 730 | 770 | 805 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| D (30 ° -90 °) | ||||||
| قطر بالا (میلی متر) | 300 | 300 | 300 | 300 | 300 | 300 |
| قطر دکمه (میلی متر) | 680 | 730 | 725 | 765 | 755 | 790 |
| ضخامت (میلی متر) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0 ° -2 °) | ||||||
| قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر دکمه (میلی متر) | 340 | 360 | 385 | 400 | 420 | 440 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2 ° -15 °) | ||||||
| قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر دکمه (میلی متر) | 485 | 520 | 550 | 580 | 615 | 645 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3T (15 ° -30 °) | ||||||
| قطر بالا (میلی متر) | 250 | 250 | 250 | 250 | 250 | 250 |
| قطر دکمه (میلی متر) | 520 | 540 | 565 | 595 | 615 | 640 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| سه بعدی (30 ° -90 °) | ||||||
| قطر بالا (میلی متر) | 300 | 300 | 300 | 300 | 300 | 300 |
| قطر دکمه (میلی متر) | 585 | 620 | 650 | 680 | 715 | 765 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
نصب و راه اندازی
تمام تجهیزات موجود در قطب را در طول مونتاژ بردارید.
یک حلقه در اطراف شافت اپول هفتم هر بخش را بچرخانید.
حلقه را در قسمت بالا به یک بلوک قرقره برسانید.
-تخته سنگ در قسمت پایین محکم و در مرکز ثقل ثابت است.
- قطب فولادی را با سفت کردن حلقه قسمت بالا بصورت عمودی درست کنید.
قطب فولاد را مرتب کنید.
-صلیبان را بردارید.
بسته بندی و حمل و نقل
قطب های ما به عنوان پوشش عادی توسط مات یا بیل کاه در بالا و پایین و چوب بین قطب ها برای جلوگیری از صدمه به گالوانیزه قطب ، به هر حال همچنین می تواند از طرف مشتری مورد نیاز ، از ظرفیت بارگیری 40HC یا OT محاسبه کند. در واقع در مشخصات مشتری و داده ها پایه گذاری کنید.
سؤالات متداول:
1. مدت قیمت : EXW ، FOB ، CFR یا CIF.
قیمت شامل شافت قطب ، صفحه پایه ، بازوی متقاطع و قسمت لنگر است.
بندر حمل و نقل: بندر شانگهای. برای قیمت FOB ، CFR یا CIF ، لطفاً کدام مدل دقیق را مورد نیاز خود قرار دهید و مقدار سفارش خود را به ما بگویید تا بتوانیم هزینه حمل و نقل محلی و حمل و نقل دریایی را محاسبه کنیم.
2 MOQ : 1 مجموعه برای سفارشی
3. پرداخت : به طور معمول 30٪ توسط T / T به عنوان سپرده ، مانده توسط T / T یا L / C در دید قبل از حمل. روش پرداخت دیگر قابل مذاکره است.
4- زمان تحویل : کالاها می توانند ظرف 10 روز کاری پس از دریافت واریز برای حمل و نقل آماده باشند.
5. گارانتی: 30 سال
6. سطح درمان : گالوانیزه شدن گرم
تست:
قبل از بارگذاری ، می توانیم تست کشش را مطابق نیاز مشتری انجام دهیم.
