69KV خطوط برق قطب الکتریکی لوله ای فولادی گالوانیزه با قیر
قطب برقی لوله ای فولادی گالوانیزه
,قطب برقی لوله ای فولادی 69 کیلوولت
,قطب برقی لوله ای فولادی 30 متر بر ثانیه
خطوط برق قطب الکتریکی لوله ای فولادی گالوانیزه با کف
مشخصات فنی:
|
انواع طول |
45 فوت | 50 فوت | 55 فوت | 60 فوت | 65 فوت | 70 فوت |
| 13.75 متر | 25/15 متر | 16.80 متر | 18.30 متر | 19.85 متر | 21.35 متر | |
| B (0 درجه -2 درجه) | ||||||
| قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر ته (میلی متر) | 345 | 370 | 395 | 415 | 435 | 455 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| E (2 ° -15 °) | ||||||
| قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر ته (میلی متر) | 545 | 585 | 625 | 660 | 700 | 740 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| C (15 تا 30 درجه) | ||||||
| قطر بالا (میلی متر) | 250 | 250 | 250 | 250 | 250 | 250 |
| قطر ته (میلی متر) | 600 | 645 | 690 | 730 | 770 | 805 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| د (30 تا 90 درجه) | ||||||
| قطر بالا (میلی متر) | 300 | 300 | 300 | 300 | 300 | 300 |
| قطر ته (میلی متر) | 680 | 730 | 725 | 765 | 755 | 790 |
| ضخامت (میلی متر) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0 درجه -2 درجه) | ||||||
| قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر ته (میلی متر) | 340 | 360 | 385 | 400 | 420 | 440 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2 ° -15 °) | ||||||
| قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر ته (میلی متر) | 485 | 520 | 550 | 580 | 615 | 645 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3T (15 درجه -30 درجه) | ||||||
| قطر بالا (میلی متر) | 250 | 250 | 250 | 250 | 250 | 250 |
| قطر ته (میلی متر) | 520 | 540 | 565 | 595 | 615 | 640 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| سه بعدی (30 تا 90 درجه) | ||||||
| قطر بالا (میلی متر) | 300 | 300 | 300 | 300 | 300 | 300 |
| قطر ته (میلی متر) | 585 | 620 | 650 | 680 | 715 | 765 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
نصب و راه اندازی
در هنگام مونتاژ تمام تجهیزات موجود در تیر را از بین ببرید.
دور تا دور شافت epole هر قسمت را بچرخانید.
زنجیر را در قسمت بالا به یک بلوک قرقره ثابت کنید.
زنجیر در قسمت پایین محکم ثابت شده و در مرکز ثقل ثابت شده است.
با سفت کردن بند برش ، قطب فولادی را به صورت عمودی درآورید.
قطب فولاد را اصلاح کنید.
-سنج را بردارید.
بسته بندی و حمل و نقل

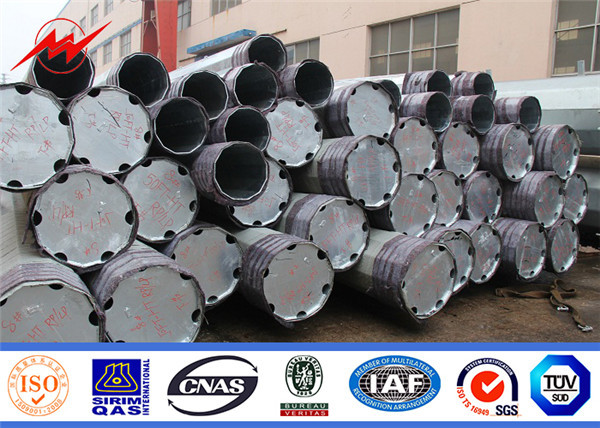

قطب های ما به عنوان پوشش طبیعی توسط حصیر یا ورق کاه در بالا و پایین و چوب بین قطب ها برای جلوگیری از آسیب به گالوانیزه قطب ، به هر حال همچنین توسط مشتری مورد نیاز است ، ظرفیت بارگیری 40HC یا OT محاسبه می شود بر اساس مشخصات و داده های مشتری است.
س FAالات متداول:
1 شرایط قیمت: EXW ، FOB ، CFR یا CIF.
قیمت شامل شافت تیر ، صفحه پایه ، بازوی ضربدری و قسمت لنگر است.
بندر دریایی حمل و نقل: بندر دریایی شانگهای.برای قیمت FOB ، CFR یا CIF ، لطفاً مدل دقیق مورد نیاز خود را مشخص کنید و مقدار سفارش خود را به ما بگویید تا بتوانیم هزینه حمل و نقل محلی و حمل و نقل دریایی را محاسبه کنیم.
2 MOQ: 1 مجموعه برای سفارشی
3 پرداخت: به طور معمول 30٪ توسط T / T به عنوان سپرده ، تعادل با T / T یا L / C در دید قبل از حمل و نقل.روش پرداخت دیگر قابل مذاکره است.
4 زمان تحویل : کالاها می توانند ظرف 10 روز کاری پس از دریافت ودیعه برای حمل و نقل آماده شوند.
5. ضمانت نامه: 30 سال
6درمان سطحی : گالوانیزه غوطه وری
تست:
قبل از بارگیری ، ما می توانیم تست کشش را با توجه به نیاز مشتری انجام دهیم.
