قطب خط انتقال قیر فولادی AWS D 1.1
قطب aws d 1.1 در خط انتقال
,قطب خط انتقال aws d 1.1
,قطب خط انتقال قیر
قطب انتقال قدرت قیر قطب برق قطب فولاد انتقال قدرت
مشخصات فنی:
|
ارتفاع |
از 9 متر تا 100 متر |
|
مناسب برای |
انتقال و توزیع نیروی برق |
|
شکل |
چند ضلعی یا مخروطی |
|
مواد |
معمولاً Q345B/A572، حداقل قدرت تسلیم ≥ 345 نیوتن بر میلیمتر مربع Q235B/A36، حداقل قدرت تسلیم ≥ 235 نیوتن بر میلیمتر مربع و همچنین کویل نورد گرم از ASTM A572 GR65, GR50, SS400 |
|
ظرفیت قدرت |
10 کیلو ولت تا 220 کیلو ولت |
|
تحمل ابعاد |
با توجه به نیاز مشتری. |
|
درمان سطحی |
گالوانیزه گرم با پیروی از ASTM A 123 یا هر استاندارد دیگری توسط مشتری مورد نیاز |
|
مشترک لهستانی ها |
مفصل لغزش، فلنج متصل است |
|
استاندارد |
ISO 9001:2008 |
|
طول هر بخش |
در 14 متر پس از تشکیل |
|
استاندارد جوشکاری |
AWS (انجمن جوشکاری آمریکا) D 1.1 |
|
ضخامت |
1 میلی متر تا 36 میلی متر |
|
فرایند تولید |
تست مواد اولیه ← برش ← خمش ← جوشکاری (طولی) → بررسی ابعاد → جوش فلنج → حفاری سوراخ → نمونه مونتاژ → تمیز کردن سطح → گالوانیزه یا پوشش پودری، نقاشی → کالیبراسیون مجدد → بسته ها |
|
بسته ها |

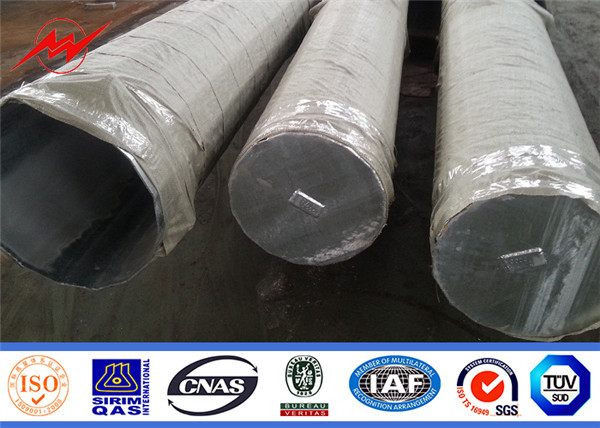

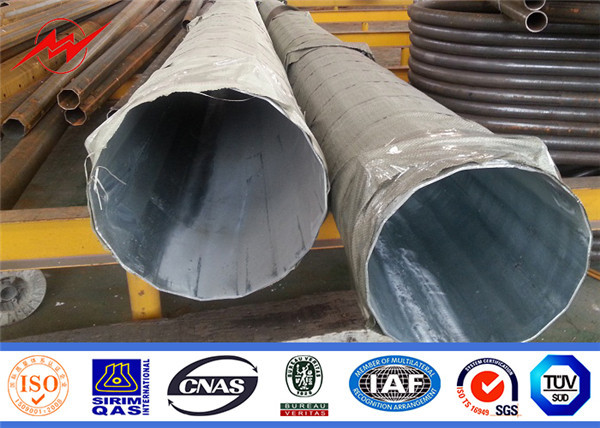

بسته بندی با کاغذ پلاستیکی یا بنا به درخواست مشتری. |
فولاد
توصیف مواد: مواد مطابق با NF EN 10025 است
استاندارد و استاندارد NF EN 10149 دارای ویژگی زیر است.
-قدرت تسلیم=355N/mm2
- چقرمگی در زیر 20 درجه زیر صفر ثابت می ماند.
-گالوانیزه مطابق با استاندارد کلاس 1 NFA35503 است.
گالوانیزه کردن
استاندارد: NFA91121
ضخامت متوسط گالوانیزه: حداقل 86μm.
نصب و راه اندازی
-تمام تجهیزات روی قطب را در حین مونتاژ بردارید.
یک بند را در اطراف محور قطبی هر بخش بچرخانید.
- قلاب در قسمت بالایی را به یک بلوک قرقره ثابت کنید.
- بند در قسمت پایین محکم ثابت شده و در مرکز ثقل ثابت شده است.
-با سفت کردن قلاب قسمت بالایی، میله فولادی را عمودی کنید.
-قطب فولادی را تعمیر کنید.
-فلاخه را بردارید
معرفی شرکت:
قطب های فولادی راه شیری جیانگ سو که در سال 1991 تأسیس شد در ووکسی، شرق چین، نزدیک یکی از بزرگترین بندرهای دریایی چین، شانگهای، بندر واقع شده است.
شرکت ما 24 سال تجربه در زمینه تولید قطب های فولادی از جمله تیر برق انتقال، تیر چراغ خیابان، تیر دکل بالا و غیره دارد.
ما از سال 1991 به کشورهای خارج از کشور صادر کردیم و محصولات ما به بیش از 70 کشور و منطقه از جمله آمریکا، استرالیا، روسیه، آلمان، اسپانیا، فیلیپین، مالزی، آفریقا و غیره تحویل داده شده است.
ما تامین کننده بسیاری از پروژه های بزرگ در بسیاری از کشورها هستیم، مانند تیر چراغ خیابان برج دبی. قطب دکل بلند برای بازی المپیک زمستانی سوچی و غیره.

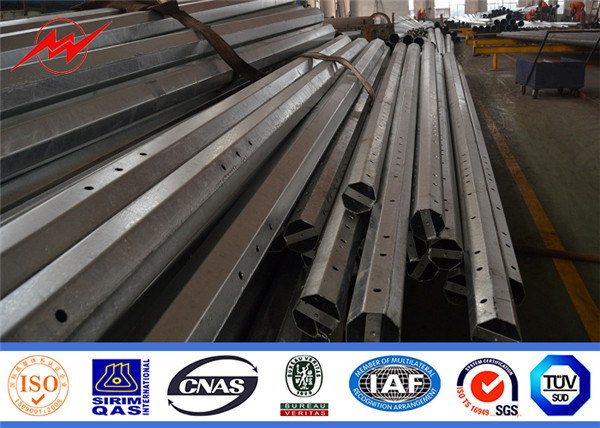

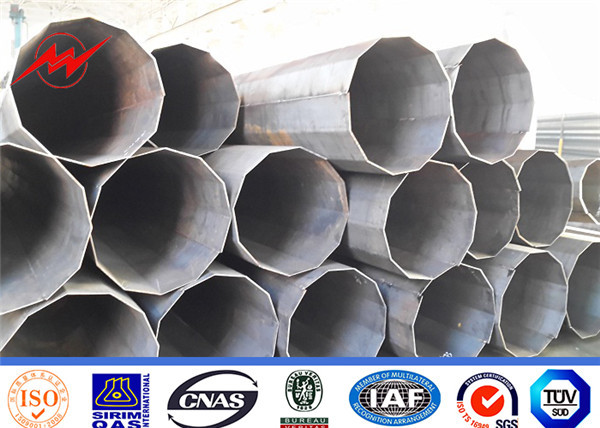

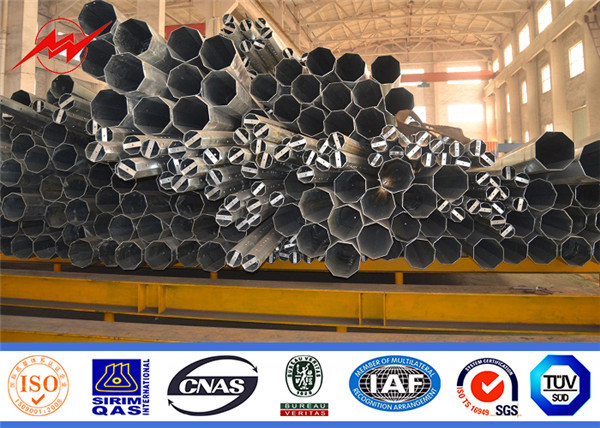

عکس های بیشتر
