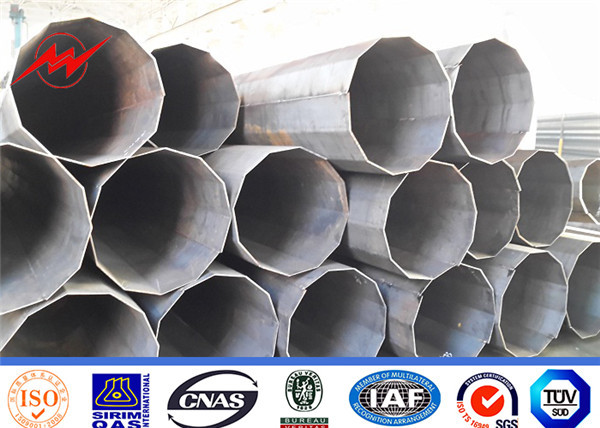

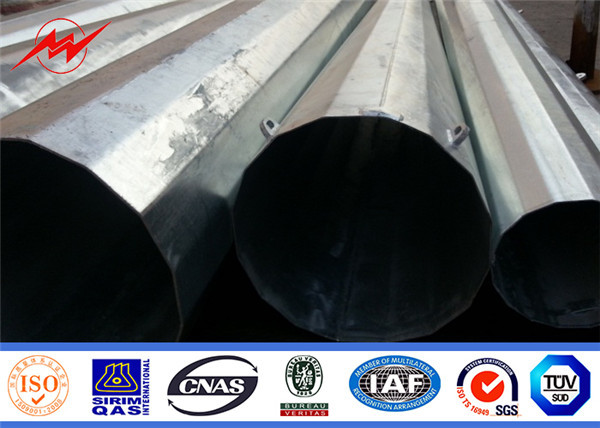

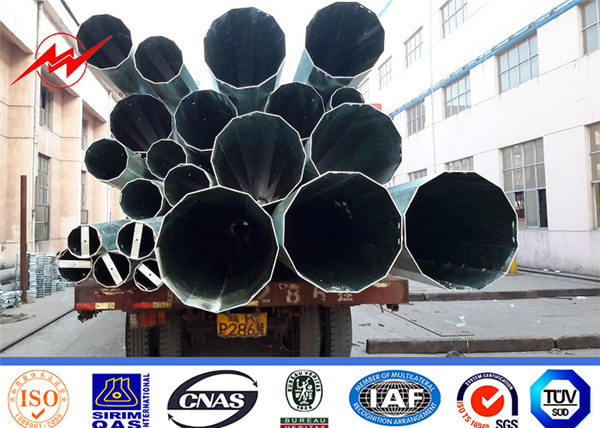

69kv قطب فولاد گالوانیزه Ngcp خط انتقال قدرت 22m 20kn
قطب فولاد گالوانیزه 69 کیلو ولت
,قطب فولاد گالوانیزه 22 متر
,قطب گالوانیزه گرم خط انتقال
مشخصات فنی:
|
ارتفاع |
از 6 متر تا 15 متر |
|
مناسب برای |
فرودگاه، بندر، پلازا، استادیوم، میدان، بزرگراه، |
|
شکل |
مخروطی، چند هرمی، ستونی، چند ضلعی یا مخروطی |
|
مواد |
معمولا Q345B/A572، حداقل قدرت تسلیم>=345n/mm2 |
|
قدرت لامپ |
20 وات - 400 وات (HPS/MH) |
|
تورلانس ابعاد |
+- 2٪ |
|
مونتاژ نوری وسایل روشنایی |
IP 65 |
|
درجه محافظ مقاوم در برابر الکتروشوک |
درجه Ⅰ |
|
عملکرد ضد خوردگی بدنه |
کلاس Ⅱ |
|
فضای کاری وسایل روشنایی |
-35 ℃~+45 ℃ |
|
درمان سطحی |
گالوانیزه گرم طبق استاندارد ASTM A 123، |
|
مشترک لهستانی ها |
حالت درج، حالت فلنج داخلی، حالت مفصل چهره به چهره |
|
طراحی قطب |
در برابر زلزله 8 درجه |
|
سرعت باد |
160 کیلومتر در ساعت |
|
حداقل قدرت تسلیم |
355 mpa |
|
حداقل مقاومت کششی نهایی |
490 mpa |
|
حداکثر استحکام کششی نهایی
|
620 mpa |
|
استاندارد |
ISO 9001 |
|
طول هر بخش |
در عرض 14 متر یکبار تشکیل بدون مفصل لغزش |
|
جوشکاری |
ما تست های عیوب گذشته را داریم. جوشکاری دوگانه داخلی و خارجی باعث می شود |
|
ضخامت |
1 میلی متر تا 30 میلی متر |
|
فرایند تولید |
آزمایش مواد اولیه → برش → قالب گیری یا خمش → |
|
بسته ها |
قطب های ما به عنوان پوشش معمولی با حصیر یا عدل نی در بالا و پایین، |
|
سبک |
اندازه و سبک طبق درخواست مشتری قابل بررسی است |
شرح:
ماده ای که ما استفاده می کنیم از Baosteel است. با توجه به درخواست مقاومت مختلف، می توانیم از Q235، Q345 و GR65 استفاده کنیم. استحکام GR 65 بهترین است و Q235 کمترین است.
برای تیر چراغ خیابان، ما معمولا Q235 و Q345 را انتخاب می کنیم.
کیفیت خوب مواد فولادی کیفیت خوب قطب فولادی تمام شده را تضمین می کند.
جریان تولید:
فرآیند تولید: تست مواد ردیفی → برش → قالب گیری یا خمش → جوش (طولی) → بررسی ابعاد → جوش لبه ای → سوراخ کاری → کالیبراسیون → دبر → گالوانیزه یا پوشش پودری ، رنگ آمیزی → کالیبراسیون مجدد → نخ → بسته بندی
تحمل تولید
- طول قطعه: -25 تا 75 میلی متر
-صافی: 2mm/m
- درجه پیچش: 1 درجه در هر 3 متر طول
-Ovalization: حداکثر 3٪ است
- قطر متوسط: +/-0.5٪
-طول لغزش: +/-150mm
اطلاعات برای استعلام یا خرید
-ارتفاع میله فولادی
- ابعاد فلنج
-موقعیت و ابعاد درب سرویس
-نوع و طول بازوی متقاطع، موقعیت نصب در قطب فولادی
-روش تثبیت بازوی متقاطع (از پیچ و مهره برای اتصال استفاده کنید یا از یک یا دو شابلون برای جوش دادن در قطب فولادی برای نصب بازوی متقاطع استفاده کنید)
-سرعت باد
-بندر مقصد
-دیگر.
