33kv - 400kv پایه برق شهری فولاد هشت ضلعی گالوانیزه
تیرهای برق شهری 33 کیلو ولت
,تیرهای برق شهری هشت ضلعی
,تیر برق شهری 400 کیلوولت فلزی

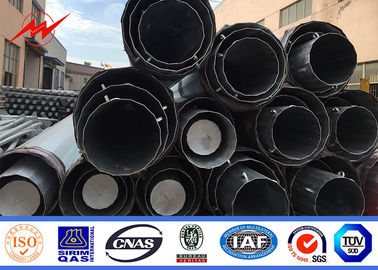

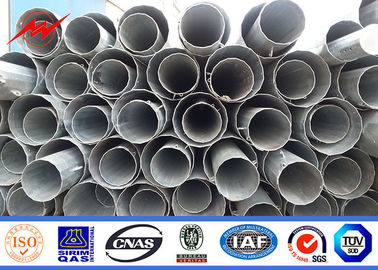

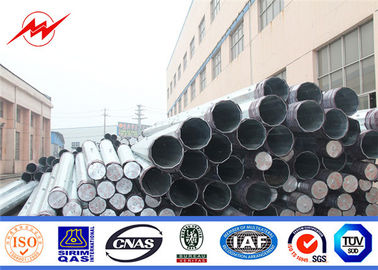

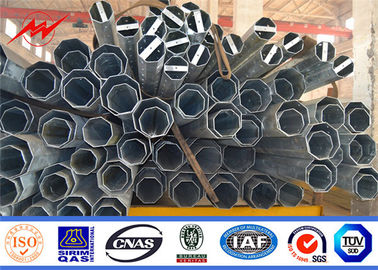

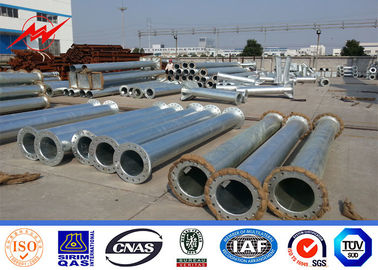

تیرهای برق خطوط انتقال برق 33kv-400kv فولاد گالوانیزه هشت ضلعی
مشخصات فنی:
| ارتفاع | از 9 متر تا 100 متر |
| مناسب برای | انتقال و توزیع نیروی برق |
| شکل | چند ضلعی یا مخروطی |
| مواد |
معمولاً Q345B/A572، حداقل قدرت تسلیم ≥ 345 نیوتن بر میلیمتر مربع Q235B/A36، حداقل قدرت تسلیم ≥ 235 نیوتن بر میلیمتر مربع و همچنین کویل نورد گرم از ASTM A572 GR65, GR50, SS400 |
| ظرفیت قدرت | 10 کیلو ولت تا 220 کیلو ولت |
| تحمل ابعاد | با توجه به نیاز مشتری. |
| درمان سطحی | گالوانیزه گرم با پیروی از ASTM A 123 یا هر استاندارد دیگری که توسط مشتری مورد نیاز است. |
| مشترک لهستانی ها | مفصل لغزش، فلنج متصل است |
| استاندارد | ISO 9001:2008 |
| طول هر بخش | در عرض 14 متر پس از تشکیل |
| استاندارد جوشکاری | AWS (انجمن جوشکاری آمریکا) D 1.1 |
| ضخامت | 1 میلی متر تا 36 میلی متر |
| فرایند تولید | تست مواد اولیه → برش → خمش → جوش (طولی) → بررسی ابعاد → جوشکاری فلنج → حفاری سوراخ → مونتاژ نمونه → تمیز کردن سطح → گالوانیزه یا پوشش پودری ، رنگ آمیزی → کالیبراسیون مجدد → بسته ها |
| بسته ها | بسته بندی با کاغذ پلاستیکی یا بنا به درخواست مشتری. |
طرح فوق بر اساس مواد ASTMA 572 Gr 65، با شکل مقطع هشت ضلعی است، در حالی که ضریب ایمنی 1.8 است. اگر نیاز دیگری در بار، ارتفاع، مواد و شکل مقطع دارید، لطفاً با ما تماس بگیرید.
شرح:
لوازم جانبی استاندارد
-صفحه بالایی
-صفحه پایه
-نوار پایین
- سوراخ استاندارد
-پله کوهنوردی
- پیچ لنگر
-حفاظت قیر
علامت گذاری نقاشی شده
-نردبان قابل جابجایی
اینها لوازم جانبی استاندارد تیر برق هستند.
تحمل تولید
- طول قطعه: -25 تا 75 میلی متر
-صافی: 2mm/m
- درجه پیچش: 1 درجه در هر 3 متر طول
-Ovalization: حداکثر 3٪ است
- قطر متوسط: +/-0.5٪
-طول لغزش: +/-150mm
نصب و راه اندازی
-تمام تجهیزات روی قطب را در حین مونتاژ بردارید.
یک بند را در اطراف محور قطب هر بخش بچرخانید.
- قلاب در قسمت بالایی را به یک بلوک قرقره ثابت کنید.
- بند در قسمت پایین محکم ثابت شده و در مرکز ثقل ثابت شده است.
-با سفت کردن قلاب قسمت بالایی، میله فولادی را عمودی کنید.
-قطب فولادی را تعمیر کنید.
-فلاخه را بردارید.
معرفی شرکت:
قطب های فولادی راه شیری جیانگ سو که در سال 1991 تأسیس شد در ووکسی، شرق چین، نزدیک یکی از بزرگترین بندرهای دریایی چین، شانگهای، بندر واقع شده است.
شرکت ما 24 سال تجربه در زمینه تولید قطب های فولادی از جمله تیر برق انتقال، تیر چراغ خیابان، تیر دکل بالا و غیره دارد.
ما از سال 1991 به کشورهای خارج از کشور صادر کردیم و محصولات ما به بیش از 70 کشور و منطقه از جمله آمریکا، استرالیا، روسیه، آلمان، اسپانیا، فیلیپین، مالزی، آفریقا و غیره تحویل داده شده است.
ما تامین کننده بسیاری از پروژه های بزرگ در بسیاری از کشورها هستیم، مانند تیر چراغ خیابان برج دبی. قطب دکل بلند برای بازی المپیک زمستانی سوچی و غیره.
