تیرهای برق تک قطبی خطوط انتقال 138 کیلوولت 90FT 80FT
تیر برق فولادی گالوانیزه 138 کیلوولت
,تیر توزیع برق 80FT
,تیر انتقال برق فولادی 90FT
مشخصات فنی
| جنس: | فولاد نورد گرم، Q235، Q345، S235 یا سفارشی |
| ارتفاع پایه | 3 متر - 15 متر |
| طول | حداکثر 16 متر یکبار شکلدهی بدون اتصال لغزشی |
| ضخامت دیواره | 2.5 میلیمتر - 20 میلیمتر یا اختیاری |
| شکل پایه: | گرد، چندضلعی، هشت ضلعی، مخروطی |
| نوع بازو: | بازوی تکی، بازوی دوتایی یا طبق درخواست مشتری |
| کاربرد: | جاده، بلوار، خیابان، بزرگراه، پارک، میدان |
| محدوده دما | -35 درجه سانتیگراد تا +45 درجه سانتیگراد |
| حداکثر سرعت باد | مقاومت در برابر فشار باد 160 کیلومتر در ساعت |
| نصب صفحه پایه | صفحه پایه به شکل مربع، هشت ضلعی یا دایره با سوراخهای شیاردار برای پیچ لنگر و ابعاد طبق نیاز مشتری است. |
| نصب زمینی | طول دفن شده در زیر زمین طبق نیاز مشتری. |
مقدمه
برج برق شامل برج فولادی زاویهدار، فولاد لولهای مخروطی، چارچوب پست ترانسفورماتور، چارچوب نیروگاه و غیره است.

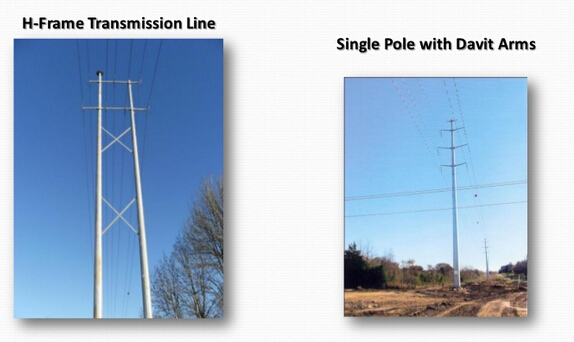

برج برق، چارچوب سازه فولادی برای مهار سیمهای برق است که فاصله ایمن سیمهای راهنما و ساختمانها را روی زمین حفظ میکند. با توجه به ظاهر، برج برق را میتوان به برج نوع شیشهای، برج نوع سر گربه، برج نوع شانگ، برج نوع گان و برج دولیفرم تقسیم کرد. بر اساس کاربرد، برج برق را میتوان به برج نوع کششی، برج نوع خطی، برج نوع زاویهای، برج نوع جابجایی، برج برق نوع ترمینال و برج برق نوع عبوری تقسیم کرد. ویژگی طراحی همه برجها، سازه خرپایی فضایی است که توسط فولاد زاویهدار متساویالاضلاع منفرد تشکیل شده است و از مواد Q235 (A3F) و Q345 (16Mn) ساخته شده و از پیچ سیاه نیروی برشی برای اتصال قطعات پایه استفاده میشود. برج عمدتاً از فولاد زاویهدار، صفحه فولادی اتصال و پیچ تشکیل شده است، برخی از آنها جزء جوشکاری صفحه فولادی هستند، مانند پایه ستون. قسمت ساده برج، ضد خوردگی گالوانیزه گرم را ایجاد میکند، حمل و نقل، ساخت و نصب بسیار آسان است. معمولاً از شگلها روی پایه اصلی برجی که ارتفاع آن کمتر از 60 متر است برای راحتی کارگران در صعود استفاده میشود.

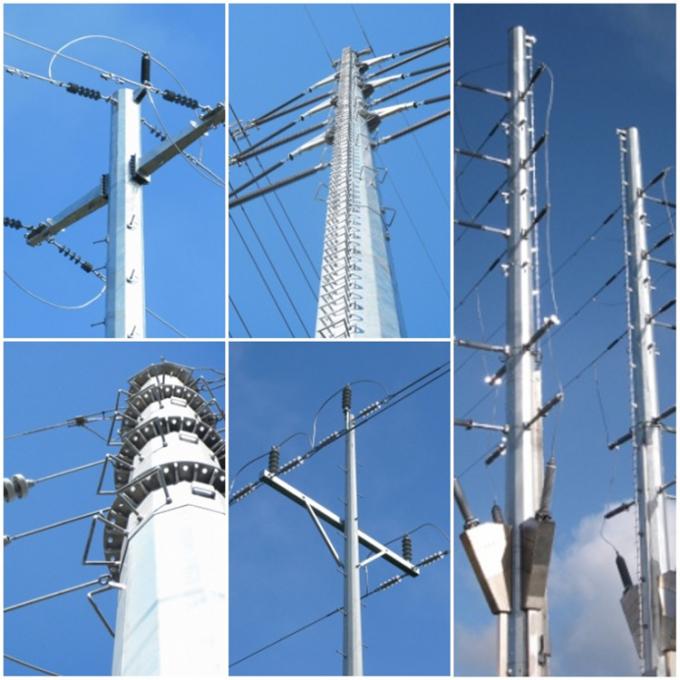

برج لوله فولادی عمدتاً بین خطوط انتقال ولتاژ بالا استفاده میشود، با میله صاعقهگیر در بالای آن، پیچ اتصال بدنه برج با بازوی متقاطع که محل آویزان کردن سیمها را دارد. سطح تقاطع برج مستطیل شکل است و محور کلان سطح تقاطع برج و بازوی متقاطع زاویه 0 تا 90 درجه است. در کاربرد عملی، میتوان با تحمل حداکثر گشتاور خمشی محور کلان سطح تقاطع مستطیل شکل، مواد اولیه را ذخیره کرد و محیط سطح تقاطع را کوتاه کرد.
ویژگی های اصلی
1. اصطلاح قیمت: EXW، FOB، CFR یا CIF.
قیمت شامل شافت پایه، صفحه پایه، بازوی متقاطع و قسمت لنگر است.
بندر حمل و نقل: بندر شانگهای. برای قیمت FOB، CFR یا CIF، لطفاً مدل دقیق مورد نیاز خود را مشخص کنید و مقدار سفارش خود را به ما بگویید تا بتوانیم هزینههای حمل و نقل محلی و کرایه حمل و نقل دریایی را محاسبه کنیم.
2. MOQ: 1 مجموعه برای سفارشی
3. پرداخت: معمولاً 30٪ توسط T/T به عنوان سپرده، مانده توسط T/T یا L/C در دید قبل از حمل و نقل. روش پرداخت دیگر قابل مذاکره است.
4. زمان تحویل: کالاها میتوانند ظرف 10 روز کاری پس از دریافت سپرده آماده حمل و نقل شوند.
5 گارانتی: 30 سال
6. عملیات سطحی: گالوانیزه گرم
