قطب لوله فولادی انتقال قدرت گالوانیزه 220 کیلو ولت
قطب لوله ای فولادی 220kv
,قطب فولادی لوله 220kv
,قطب لوله ای فولادی گالوانیزه
قطب انتقال برق گالوانیزه 220 کیلو ولت قطب برج فولادی برقی فولادی
مشخصات فنی:
|
انواع طول |
45 فوت | 50 فوت | 55 فوت | 60 فوت | 65 فوت | 70 فوت |
| 13.75 متر | 25/15 متر | 16.80 متر | 18.30 متر | 19.85 متر | 21.35 متر | |
| B (0 درجه -2 درجه) | ||||||
| قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر ته (میلی متر) | 345 | 370 | 395 | 415 | 435 | 455 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| E (2 ° -15 °) | ||||||
| قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر ته (میلی متر) | 545 | 585 | 625 | 660 | 700 | 740 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| C (15 تا 30 درجه) | ||||||
| قطر بالا (میلی متر) | 250 | 250 | 250 | 250 | 250 | 250 |
| قطر ته (میلی متر) | 600 | 645 | 690 | 730 | 770 | 805 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| د (30 تا 90 درجه) | ||||||
| قطر بالا (میلی متر) | 300 | 300 | 300 | 300 | 300 | 300 |
| قطر ته (میلی متر) | 680 | 730 | 725 | 765 | 755 | 790 |
| ضخامت (میلی متر) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0 درجه -2 درجه) | ||||||
| قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر ته (میلی متر) | 340 | 360 | 385 | 400 | 420 | 440 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2 ° -15 °) | ||||||
| قطر بالا (میلی متر) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر ته (میلی متر) | 485 | 520 | 550 | 580 | 615 | 645 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3T (15 درجه -30 درجه) | ||||||
| قطر بالا (میلی متر) | 250 | 250 | 250 | 250 | 250 | 250 |
| قطر ته (میلی متر) | 520 | 540 | 565 | 595 | 615 | 640 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
| سه بعدی (30 تا 90 درجه) | ||||||
| قطر بالا (میلی متر) | 300 | 300 | 300 | 300 | 300 | 300 |
| قطر ته (میلی متر) | 585 | 620 | 650 | 680 | 715 | 765 |
| ضخامت (میلی متر) | 6 | 6 | 6 | 6 | 6 | 6 |
شرح مطالب:
1. قطب ها توسط کارخانه های فلزی با کیفیت بالا ساخته می شوند ، که در قالب چند ردیف فولادی عمودی مخروطی شکل با درمان ضد خوردگی گالوانیزه گرم ساخته شده اند
2. قاب صفحه سبک توسط فولاد ضد زنگ با کیفیت بالا ساخته شده است
3. پیچ و مهره های بسته شده از فولاد ضد زنگ
لوازم جانبی استاندارد
بشقاب بالا
-صفحه پایه
نوار پایین
-چاله استاندارد
-پله نوردی
-انکر پیچ
-محافظت از قیر
-علامت گذاری شده
-نردبان متحرک
اینها لوازم جانبی استاندارد تیر برق هستند.
فرایند ساخت

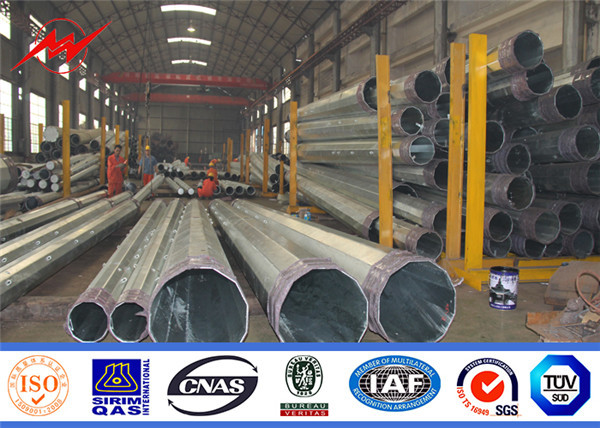

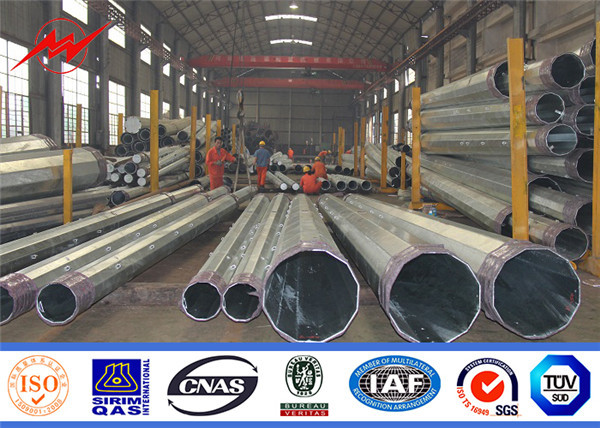

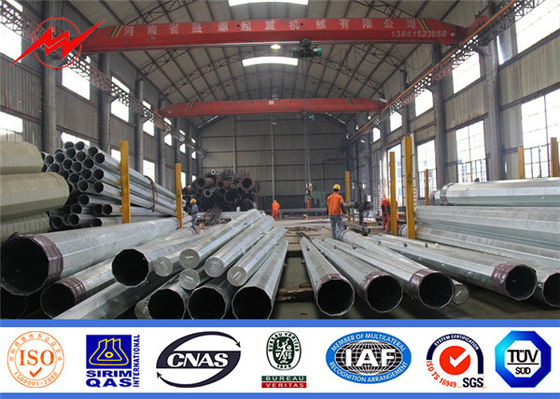

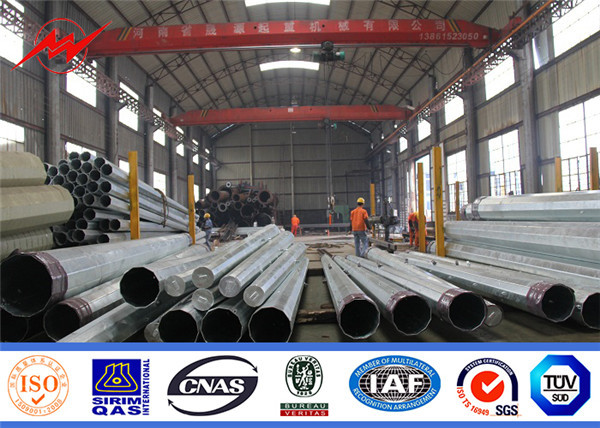

کارخانه ما دارای خطوط تولید و ماشین آلات پیشرفته از جمله دستگاه کالیبراسیون خمشی ، ماشین قیچی صفحه هیدرولیک ، ماشین قیچی ، دستگاه برش ، صاف کننده هیدرولیک 208T و غیره است. همه هدف تولید قطب های فولادی با کیفیت خوب است.

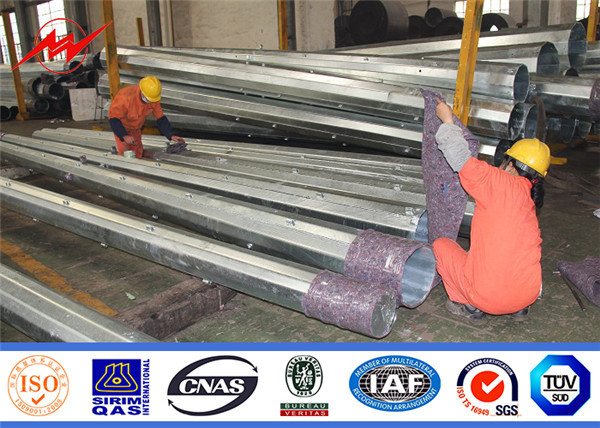

پس از مراحل ساخت به عنوان ورق برش ، خم شدن ، تشکیل ، جوشکاری خودکار ، سوراخ های حفاری ، ما قطب ها را قبل از پوشش گالوانیزه ، گالوانیزه گرم و پودر بررسی می کنیم و در نهایت قبل از تحویل قطب ها را با توجه به نیاز مشتری بررسی می کنیم.
بازرسی
برای اطمینان از واجد شرایط بودن محصولات خود ، اقدامات زیر را انجام می دهیم:
1. تیم مدیریتی: ما صادرات خارجی را به کار گرفته ایم تا مدیریت کل ، به ویژه مدیریت فنی و مدیریت کیفیت را به عهده بگیریم.
2. با معرفی مدیریت ISO ، ما از گواهینامه ISO 9001: 2008 بی بهره هستیم..
3. بازرسی QC: این سیاست شرکت ما است که تمام محصولات نهایی باید توسط QC متخصص ما در هر مرحله تولید و قبل از هر حمل و نقل بازرسی شود
